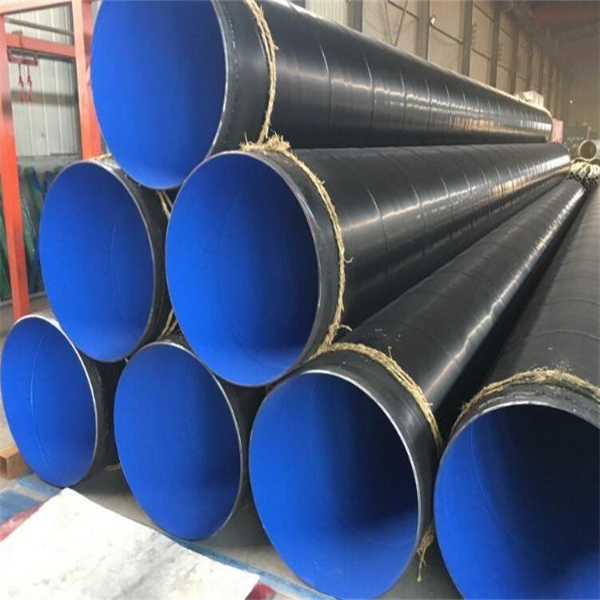

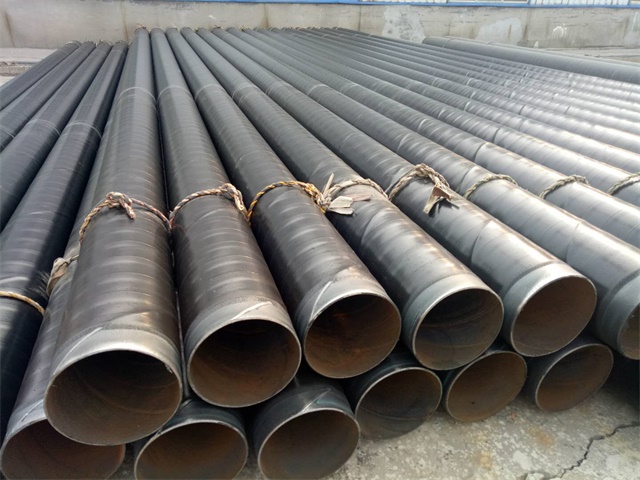

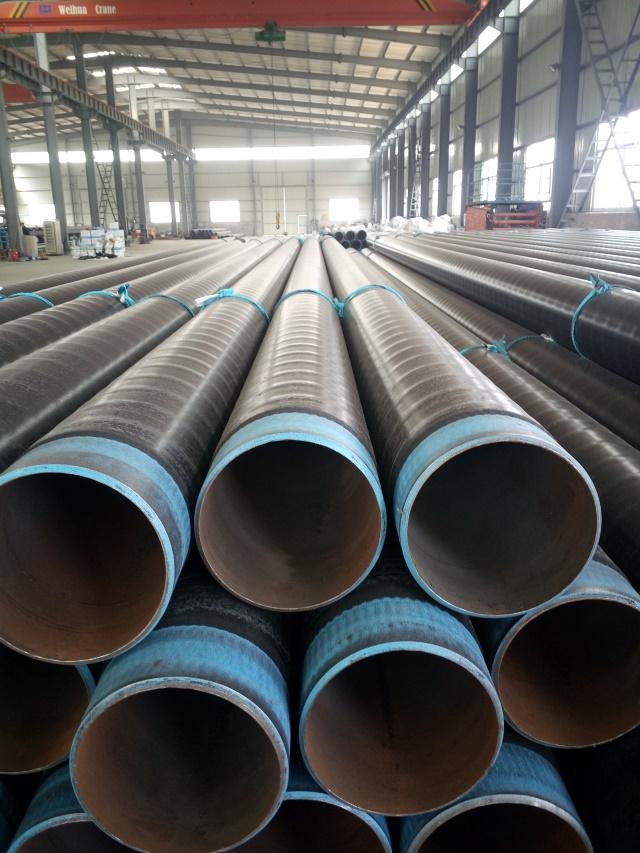

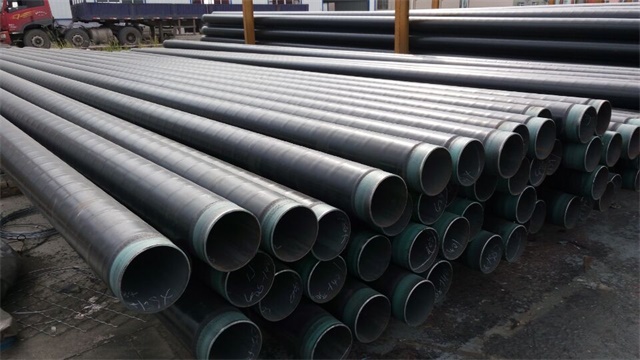

3pe螺旋鋼管

　　3pe螺旋鋼管是一種采用三層結構聚乙烯(3pe)涂層進行外防腐的螺旋焊接鋼管，通過環氧粉末(FBE)+膠粘劑(AD)+聚乙烯(PE)的復合體系，實現卓越的耐腐蝕性能與機械強度，被廣泛應用于油氣輸送、城市管網、海洋工程等領域。以下是其核心技術與應用要點：

　　一、結構與材料

　　1. 三層復合防腐體系

　　底層(FBE環氧粉末)：厚度≥100μm，通過靜電噴涂與鋼管表面形成化學鍵結合，提供初始防腐屏障并增強附著力。

　　中間層(共聚膠粘劑)：厚度170-250μm，分子結構含極性基團，作為“橋梁”連接FBE與PE層，確保層間粘結強度≥100N/cm(23℃)。

　　外層(PE聚乙烯)：厚度1.8-3.7mm(普通級)或2.7-3.7mm(加強級)，采用高密度聚乙烯(HDPE)，具有優異的抗沖擊性(≥8J/mm)、耐候性(炭黑含量2.5±0.5%)和耐化學腐蝕性。

　　協同效應：FBE的化學抗蝕性與PE的物理防護性結合，使3pe涂層壽命可達50年以上，較傳統瀝青防腐延長3-5倍。

　　2. 基材選擇

　　螺旋鋼管母材通常采用Q235B、L245等碳鋼(DN≥200mm)或X70/X80高鋼級管線鋼(DN≤150mm采用無縫鋼管)，屈服強度≥355MPa，碳當量≤0.43%(2025版標準要求)。

　　特殊場景(如海底管道)需使用耐蝕合金復合鋼板或添加茂金屬PE+納米蒙脫土改性層，提升-40℃低溫抗沖擊性。

　　二、生產工藝與質量控制

　　1. 關鍵工藝步驟

　　表面處理：拋丸除銹至Sa2.5級(GB/T 8923)，錨紋深度50-120μm，確保涂層附著力。

　　中頻加熱：鋼管加熱至200±5℃，使FBE粉末熔融并與基材反應形成鋼塑合金層。

　　涂覆工藝：采用“一步法”或“分步纏繞法”，膠粘劑與PE同步擠出包覆，通過紅外熱成像監測涂層均勻性，針孔檢測電壓提升至25kV/mm(2025版標準)。

　　冷卻與檢測：水冷卻后進行電磁測厚(誤差±0.1mm)、剝離強度測試(23℃≥100N/cm，50℃≥70N/cm)及陰極剝離試驗(48h后剝離半徑≤10mm)。

　　2. 行業標準升級

　　國內現行標準：GB/T 23257-2017《埋地鋼質管道聚乙烯防腐層》、SY/T 0413-2002《埋地鋼質管道聚乙烯防腐層技術標準》。

　　2025年修訂方向：強制采用低合金鋼基材，新增紅外熱成像檢測、陰極剝離試驗批次必檢，阜新等地試點將剝離強度提升至120N/cm(23℃)。

　　三、性能優勢與應用場景

　　1. 核心性能指標

　　耐腐蝕性：可抵御土壤中的酸堿鹽、地下水及微生物侵蝕，在pH值3-11環境下穩定運行。

　　機械強度：抗沖擊性≥8J/mm，抗壓強度≥25MPa，適用于高壓輸送(如天然氣管道壓力≥10MPa)。

　　環境適應性：耐溫范圍-40℃至80℃，維卡軟化點≥110℃，可埋入凍土或海底(特加強級PE層≥3.5mm)。

　　2. 典型應用領域

　　油氣輸送：西氣東輸三線、中俄東線天然氣管道等長輸管線，采用X80鋼級3pe螺旋鋼管，工作壓力12MPa，設計壽命50年。

　　城市管網：北京城市副中心供熱管網改造中，DN1200mm 3pe螺旋鋼管(加強級)替代傳統鋼管，減少泄漏率90%以上。

　　海洋工程：南海荔灣3-1氣田海底管道使用特加強級3pe螺旋鋼管(PE層3.7mm)，通過3000h鹽霧試驗與10J/mm抗沖擊驗證，適應深海高壓高腐蝕環境。

　　新能源基建：海上風電導管架基礎采用Φ2800mm厚壁3pe螺旋鋼管，配套耐低溫涂層(-40℃沖擊保留率≥80%)，支撐機位壽命25年以上。
