重慶3PE防腐鋼管構成

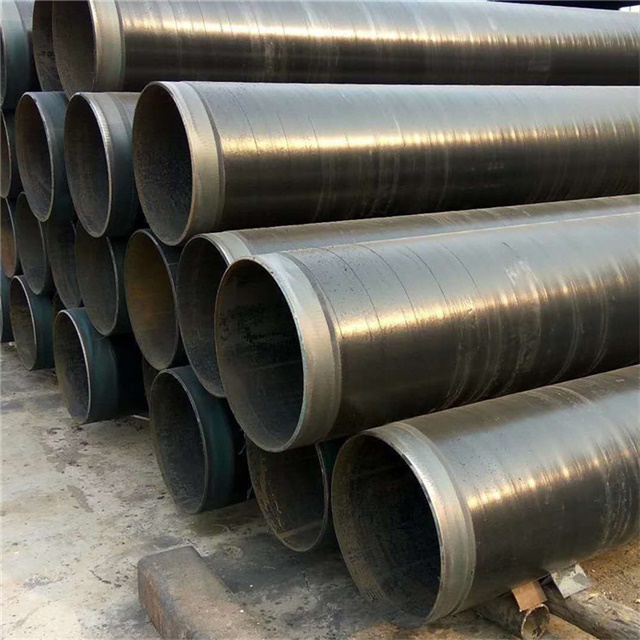

　　重慶3PE防腐鋼管的核心構成遵循行業通用的三層聚乙烯(3PE)防腐標準，其結構設計圍繞“長效防腐、強附著力、抗外界損傷”展開，三層材料協同作用形成完整防腐體系。盡管地域(重慶)可能因應用場景(如山地輸油、市政供水、化工管道)對局部參數有微調，但核心三層結構高度統一，具體構成如下：

　　一、底層：環氧粉末層(FBE，Fusion Bonded Epoxy)

　　作為直接與鋼管基體接觸的“防腐基礎層”，是3PE防腐的核心屏障之一，主要作用是隔絕鋼管與腐蝕介質(水、土壤、化學物質)直接接觸，同時提供強粘結力。

　　材料：環氧樹脂粉末(通常為熱固性環氧樹脂，需符合GB/T 23257等標準)。

　　工藝特點：鋼管經噴砂除銹(達到Sa2.5級及以上，表面粗糙度5080μm)后，通過“靜電噴涂+高溫熔融固化”工藝，使環氧粉末均勻附著在鋼管表面，形成連續、無針孔的致密涂層。

　　關鍵參數：

　　厚度：通常為 80120μm(根據輸送介質腐蝕性可調整，如化工強腐蝕場景可增至150μm);

　　性能：耐化學腐蝕性強(耐酸、耐堿、耐鹽霧)、附著力≥70MPa(確保不與鋼管剝離)、絕緣性好(防止電化學腐蝕)。

　　二、中間層：改性聚乙烯膠粘劑層

　　作為“粘結橋梁”，解決底層環氧粉末(極性材料)與外層聚乙烯(非極性材料)相容性差的問題，核心作用是增強三層結構的整體附著力，防止分層，同時輔助提升防腐性能。

　　材料：改性聚乙烯膠粘劑(通過在聚乙烯中添加馬來酸酐等極性單體，提升與環氧層的粘結性)。

　　工藝特點：在環氧粉末層未完全冷卻時(利用余熱輔助粘結)，通過擠出機將膠粘劑均勻包覆在環氧層表面，形成過渡層。

　　關鍵參數：

　　厚度：通常為 170250μm(需與環氧層、聚乙烯層厚度匹配，避免因厚度不均導致剝離);

　　性能：粘結強度高(與環氧層剝離強度≥100N/cm，與聚乙烯層剝離強度≥80N/cm)、耐溫性好(適應40℃至60℃工況)。

　　三、外層：高密度聚乙烯層(PE，High Density Polyethylene)

　　作為“機械保護與抗老化層”，直接接觸外界環境(土壤、砂石、紫外線、外力沖擊)，核心作用是保護內層(環氧+膠粘劑)不被物理損傷，同時抵御環境老化。

　　材料：高密度聚乙烯(HDPE，密度≥0.94g/cm3，需符合GB/T 13663標準，部分場景會添加抗氧劑、抗紫外線劑)。

　　工藝特點：通過大型擠出機將HDPE熔融后，以“包覆成型”工藝均勻覆蓋在膠粘劑層表面，形成連續的塑性保護層。

　　關鍵參數：

　　厚度：根據鋼管直徑(DN)調整，通常為 2.55.0mm(如DN500以下鋼管厚度2.53mm，DN1000以上鋼管厚度3.55mm);

　　性能：抗沖擊性強(低溫40℃下無脆性斷裂)、耐磨損(抵御土壤摩擦)、耐老化(戶外暴露5年以上無明顯開裂)、柔韌性好(適應鋼管輕微變形或土壤沉降)。

　　四、重慶地域應用的特殊適配(非結構變化，而是參數微調)

　　重慶多山地、地下水位較高、部分區域土壤呈弱酸性(如沿江地段)，因此當地3PE防腐鋼管在生產時，可能會根據具體工況對構成參數進行優化，例如：

　　土壤腐蝕性較強區域(如化工園區、沿江濕地)：適當增厚環氧粉末層(至120150μm)和聚乙烯層(至45mm);

　　山地輸氣/輸油管道(需抗外力沖擊)：外層PE選用更高密度(≥0.95g/cm3)的HDPE，提升抗擠壓性能;

　　市政供水管道(需符合衛生標準)：內層環氧粉末選用“食品級環氧樹脂”，外層PE選用無毒性添加劑的HDPE。

　　總結：三層結構的協同作用

　　重慶3PE防腐鋼管的“環氧粉末(防腐隔絕)+ 改性膠粘劑(粘結過渡)+ 高密度聚乙烯(機械保護)”三層結構，形成了“內防腐蝕、中強粘結、外抗損傷”的完整防護體系，其設計壽命通常可達3050年，能滿足重慶地區不同場景(市政、化工、能源)的長期防腐需求。
