全國咨詢熱線：023-68689110
13667668868
13667668868
咨詢熱線
13667668868

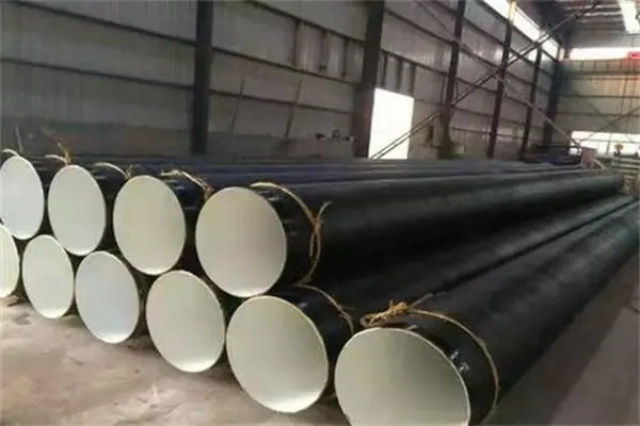

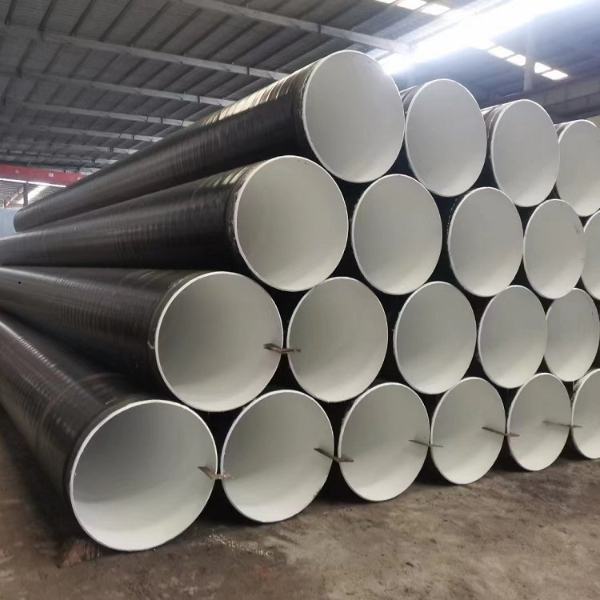

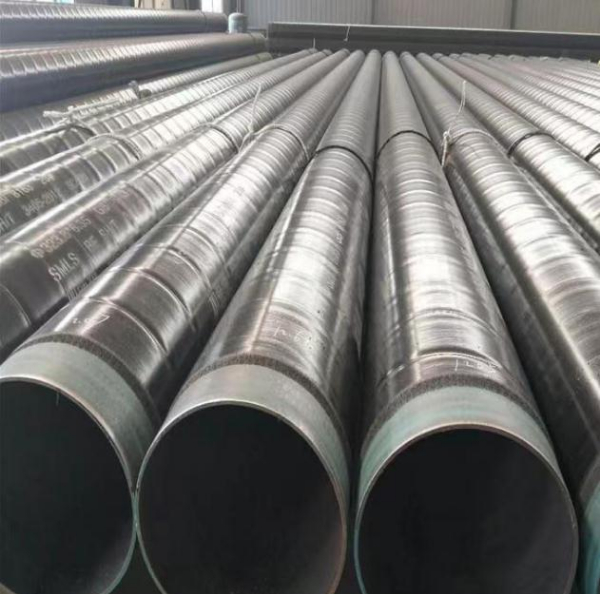

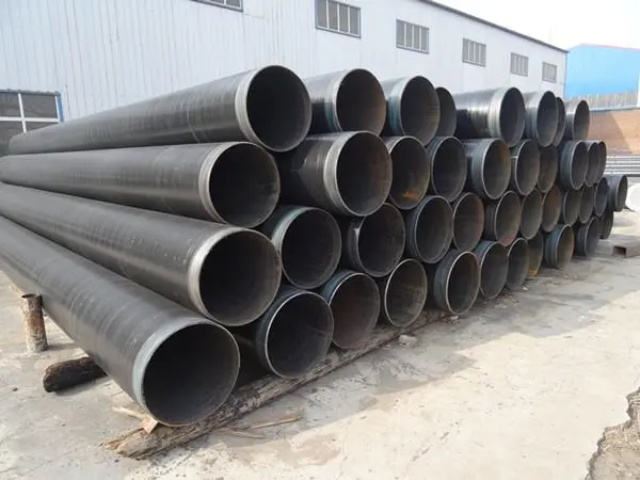

3PE防腐鋼管是一種廣泛應(yīng)用于油氣輸送、市政供水、化工管道等領(lǐng)域的三層結(jié)構(gòu)聚乙烯防腐鋼管，其核心優(yōu)勢是通過“環(huán)氧粉末(FBE)+膠粘劑+聚乙烯(PE)”的復(fù)合防腐體系，實現(xiàn)優(yōu)異的耐腐蝕、抗沖擊及耐候性能，有效延長鋼管使用壽命(通?？蛇_(dá)3050年)。以下從定義、結(jié)構(gòu)、標(biāo)準(zhǔn)、工藝、性能、應(yīng)用等維度進(jìn)行全面解析：
一、核心定義與三層結(jié)構(gòu)解析
3PE防腐的“三層”并非簡單疊加，而是各層功能互補的一體化體系，每層作用如下：
| 層級 | 材料名稱 | 厚度范圍 | 核心功能 |
|---|---|---|---|
| 第一層（底層） | 環(huán)氧粉末（FBE） | 80-120μm | 1. 強(qiáng)附著力：與鋼管表面緊密結(jié)合，附著力≥70N/10mm； 2. 底層防銹：隔絕鋼管與腐蝕介質(zhì)直接接觸，具備優(yōu)異的化學(xué)穩(wěn)定性； 3. 耐高溫性：短期耐溫可達(dá) 200℃以上，適配后續(xù)加熱涂覆工藝。 |
| 第二層（中間層） | 熱熔膠粘劑 | 170-250μm | 1. 粘結(jié)橋梁：同時與底層環(huán)氧粉末和外層聚乙烯緊密粘結(jié)，解決兩種材料相容性問題； 2. 緩沖過渡：吸收外界沖擊，減少層間應(yīng)力，避免防腐層開裂。 |
| 第三層（外層） | 聚乙烯（PE） | 1.8-4.0mm（按管徑調(diào)整） | 1. 物理防護(hù)：耐土壤摩擦、抗紫外線老化、抵御外力沖擊（如施工開挖碰撞）； 2. 耐候耐化學(xué)：耐酸堿、耐鹽霧，適應(yīng)土壤、地下水、海水等復(fù)雜環(huán)境； 3. 密封阻隔：防止水分、氧氣滲入底層，阻斷腐蝕路徑。 |
二、關(guān)鍵執(zhí)行標(biāo)準(zhǔn)
3PE防腐鋼管的生產(chǎn)與驗收需嚴(yán)格遵循國家及行業(yè)標(biāo)準(zhǔn)，核心標(biāo)準(zhǔn)如下：
1. 國家標(biāo)準(zhǔn)：GB/T 232572017《埋地鋼質(zhì)管道聚乙烯防腐層》(國內(nèi)最通用標(biāo)準(zhǔn)，替代舊版GB/T 232572009);
2. 石油行業(yè)標(biāo)準(zhǔn)：SY/T 04132022《埋地鋼質(zhì)管道聚乙烯防腐層技術(shù)規(guī)范》(針對油氣輸送管道，要求更嚴(yán)苛，如增加耐陰極剝離性能測試);
3. 國際標(biāo)準(zhǔn)參考：DIN 30670(德國標(biāo)準(zhǔn))、CSA Z245.20(加拿大標(biāo)準(zhǔn))，部分出口產(chǎn)品需符合此類標(biāo)準(zhǔn)。
三、生產(chǎn)工藝流程圖解
3PE防腐鋼管的生產(chǎn)需經(jīng)過嚴(yán)格的預(yù)處理、涂覆、冷卻等環(huán)節(jié)，核心步驟如下：
1. 鋼管預(yù)處理
除銹：采用噴砂除銹，達(dá)到Sa2.5級(鋼材表面無可見油污、氧化皮，殘留銹跡僅點狀或條紋狀，占比≤5%);
預(yù)熱：通過中頻加熱爐將鋼管加熱至230250℃(確保環(huán)氧粉末熔融固化);
表面凈化：用壓縮空氣吹除表面粉塵，避免雜質(zhì)影響附著力。
2. 三層同步涂覆
第1步(涂環(huán)氧粉末)：通過靜電噴涂機(jī)將環(huán)氧粉末均勻噴覆在加熱后的鋼管表面，粉末瞬間熔融形成連續(xù)底層;
第二步(涂膠粘劑)：在環(huán)氧粉末未完全固化前，通過擠出機(jī)將熱熔膠粘劑均勻包覆，形成中間粘結(jié)層;
第三步(涂聚乙烯)：緊接著用大型擠出機(jī)將聚乙烯顆粒熔融后，以“包覆式”擠覆在膠粘劑表面，形成外層防護(hù)層(涂覆過程需保證三層同步，避免層間脫離)。
